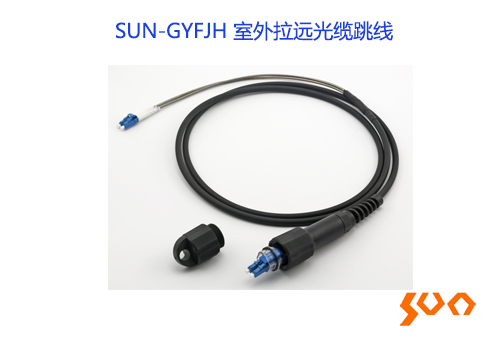

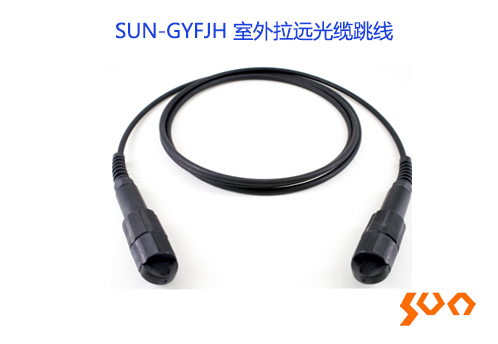

SUN-GYFJH 室外拉远光缆跳线

型号: SUN-GYFJH

插损低，防水、防尘

    主要特点

  • 低插损、高回损
  • 高强度拉力
  • 防水、防尘
  • 描述
  • 规格
  • 订购信息
  • 应用
  • 常见问题解答
  • 产品视频
  • Sun Telecom的SUN-GYFJH室外拉远光缆跳线广泛应用于光纤拉远无线基站FTTA（光纤到天线）等户外恶劣环境下的光纤传输连接。跳线的主要特点是结构简单、操作简单、成本较低。
  • 跳线技术指标
    Parameters Specification
    连接器 类型 PDLC-PDLC PDLC-DSC（DLC） DSC（DLC）-DSC（DLC）
    插损（dB） ≤0.3
    回损（dB） ≥50
    光缆 类型 非铠装室外拉远光缆
    光纤数量 2
    外被材质 LSZH
    外被颜色 黑色
    外径（mm） 7.0±0.2
    分支 类型 / DSC（DLC）侧：3.0mm铠管
    长度（m） / 0.5或根据客户要求
    总长（m） 5/15/50/100或根据客户要求
    公差（m） 0~+0.1, If L ≤10,
    0~+0.2, If 10< L≤20,
    0~+1%×L, if L>20, L= 跳线长度
    光缆印字 根据客户要求
    RoHS 符合
    温度（℃） -20~+60

    7.0mm非铠装室外拉远光缆(GYFJH)

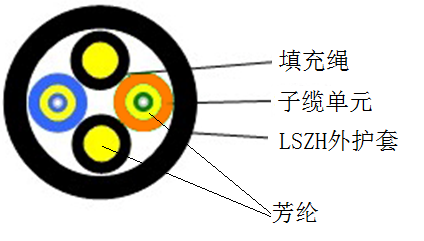

    光缆结构图

    光纤特性
    项目 参数
    光纤类型 单模 G652D (9/125μm)
    光纤损耗（dB/km） @1310nm ≤0.35
    @1550nm ≤0.22
    截止波长（nm） ≤1260

    光缆参数
    项目 参数
    芯数 2
    紧包光纤 外径(mm) 0.9±0.05
    材料 LSZH
    子缆单元 外径 (mm) 2.0±0.1
    加强件材料 芳纶
    护套材料 LSZH
    护套颜色 蓝，桔
    填充绳 数量 2
    加强件材料 芳纶
    外被 外径 (mm) 7.0±0.2
    材料 黑色 LSZH
    拉力（N） 短期 400
    长期 200
    压扁力（N） 短期 2200
    长期 1100
    弯曲半径（mm） 动态 20D
    静态 10D
    成缆后损耗（dB/km） @1310nm ≤0.4
    @1550nm ≤0.3
    温度（℃） -20 ~ +60

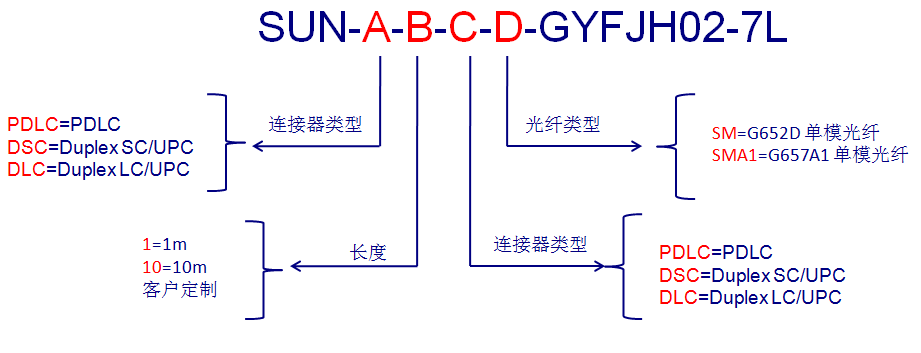

  • 举例：SUN-PDLC-50M-DLC-SMA1-GYFJH02-7L
    PDLC/UPC-DLC/UPC；单模G657A1光纤，2芯GYFJH 光缆，7.0mm LSZH黑色外护套；跳线总长： 50m（公差: 0~0.5m）
  • ● 电信网络
    ● FTTA
