SUN-CWDM 波分复用器

型号: SUN-CWDM

CWDM，通道隔离度高，最多18个通道

    主要特点

  • 插入损耗低
  • 偏振相关损耗低
  • 通道隔离度高
  • 最多18个通道
  • 描述
  • 规格
  • 订购信息
  • 应用
  • 常见问题解答
  • 产品视频
  • Sun Telecom的SUN-CWDM粗波分复用器采用波分复用技术，具有插入损耗低、通道隔离度高和温度灵敏度低等特点，广泛应用于无源光网络和波分复用系统。
  • 技术指标
    项目 参数
    通道波长（nm） 1270～1610或1271～1611
    通道间隔（nm） 20
    带宽（nm） ±6.5
    通道数量 2 4 8 16 18
    插入损耗（dB） ≤0.8 ≤1.4 ≤2.4 ≤4.5
    ≤3.5(低损耗)    		 ≤4.8
    ≤3.7(低损耗)
    偏振相关损耗（dB） ≤0.1 ≤0.2 ≤0.2 ≤0.2
    方向性（dB） ≥50
    回波损耗（dB） ≥45
    偏振模色散（ps） ≤0.1 ≤0.1 ≤0.1 ≤0.2
    隔离度（dB） 相邻通道 ＞30 ＞30
    非相邻通道 ＞40 ＞45
    功耗（mW） 300 500
    工作温度（°C） -10～+70
    存储温度（°C） -40～+85
    封装尺寸（mm） 2通道：5.5（直径）×38（长）
    4，8通道：100（长）×80（宽）×10（高）
    16通道：120（长）×80（宽）×18（高）
    18通道：140（长）×115（宽）×18（高）

    备注：所有参数值不含连接器损耗

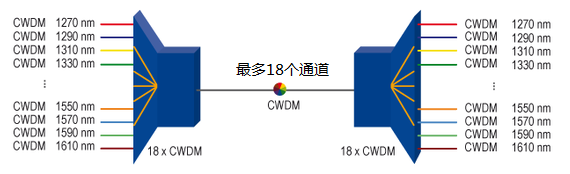

    工作原理

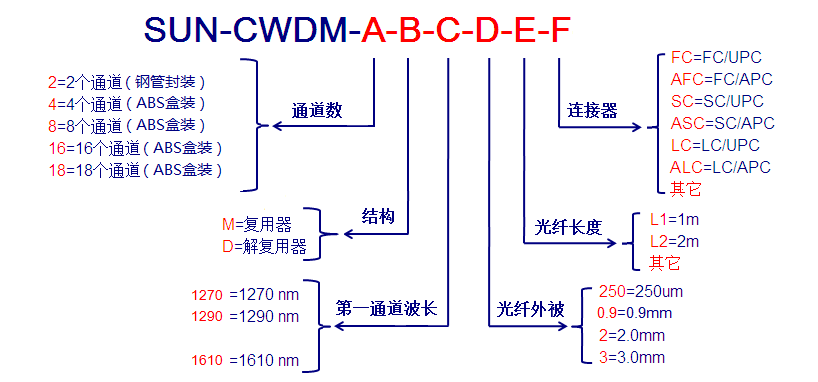

  • 例：SUN-CWDM-4-M-1270-0.9-L1-SC
    CWDM；4通道，1270/1290/1310/1330nm；0.9mm光纤外被，出纤长度：1m；SC/UPC连接器；ABS盒装，封装尺寸（mm）：100（长）×80（宽）×10（高）

  • ● 无源光网络
    ● 波分复用系统
